qc2.0/3.0是高通在近年主推的手机快速充电协议，得益于芯片在手机领域的市场占有率，qc3.0快速充电已经广泛用于小米、中兴等主流机型。这里将和大家共同探讨qc2.0/3.0快充协议解码。
一、简介
qc2.0/3.0是高通在近两年制定的手机快充协议，相比联发科和oppo的快充协议，高通qc快速充电技术在智能手机领域的占有率最高。qc2.0现在趋于普及，针对智能手机定制的classa标准支持5v、9v和12v输入电压。qc3.0则在qc2.0的基础上，支持200mv步进的渐变调节电压。目前已在zds4000全系列示波器中免费支持，用户可到广州致远电子网官下载最新固件免费升级。
二、协议说明
1、协议流程
图1 协议流程
2、电压状态
qc快充协议使用usb接口的d 和d-引脚，通过三态电压的变化来描述不同的状态。三种状态分别是3.3v、0.6v和gnd。电压状态表图2所示：
图2 电压状态
三、解码实例
由于该qc快充协议中需要区分0.6v和gnd，因此在解码时，通道的垂直档位需要设置到合适的位置，建议是1v/div或者500mv/div。同时，由于该协议的波形一般持续时间较长，因此建议使用roll 模式先抓取足够长的波形，然后在stop下进行解码分析。
建议解码步骤：
1) 设置好每个通道的垂直档位和偏移，尽可能地占满屏幕区域；
2) 调节水平档位进入roll模式，抓取一定时间长度的信号波形；

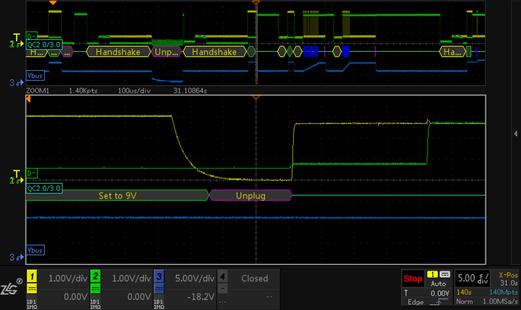

图3 长时间的解码结果
图4 步进调值的解码
图5 复位信号的解码
针对智能手机快速充电协议，zds4000系列示波器可直接解码usb-pd、qc2.0/3.0。
