flash_loader_demonstrator下载工具的安装
1．硬件的连接和设置
串口isp下载方式（对应开发板boot0为1、2引脚，boot1为2、3引脚）
stm32下载程序的方法，与51单片机差不多，一般有三种方法：mdk编译器附带的烧写、串口isp烧写、j-flash 方式烧写。
当然,不同的下载方式对应stm32启动方式也不同，如下图是stm32三种启动方式：
● 第一种启动方式是最常用的 用户flash 启动，stm32的flash可以擦出10万次，所以不用担心芯片哪天会被擦爆！！！
● 第二种启动方式是系统存储器启动方式，即我们常说的串口下载方式（isp），建议使用这种，速度比较慢。方便快捷，不用购买高额的jlink。
● 第三种启动方式是stm32内嵌的sram启动。
注意：在使用串口isp烧写之前，我们还需要设置硬件跳线，让cpu进入isp状态。设置boot0为1、2引脚，boot1为2、3引脚，即设置从system启动。
然后，我们打开isp软件。根据连接到电脑的串口号，选择正确的串口号。波特率设置为：115200（可设置为9600，有些电脑15200太高，导致出现问题），parity设置为：even，echo设置为：disabled。
2.软件的使用

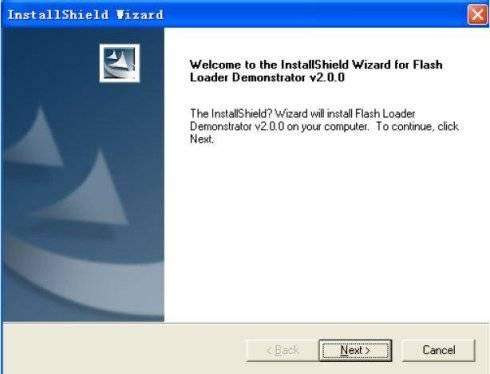

第一步：打开 实验所需的软件安装包\2-stm32flash下载工具 解压stm32flash安装包，双击flash_loader_demonstrator_v2.0_setup.exe进行安装，（按缺省设置安装即可）
第二步：运行 flash_loader_demonstrator 软件

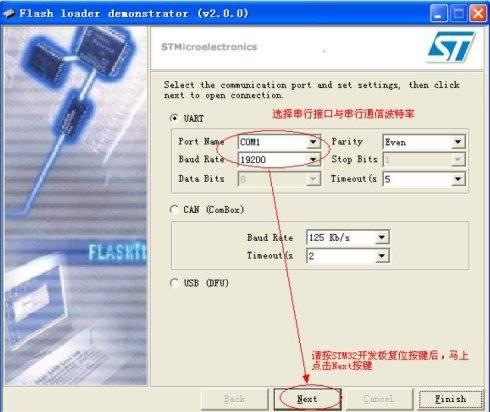

第三步：正确配置串口号和波特率，点击next

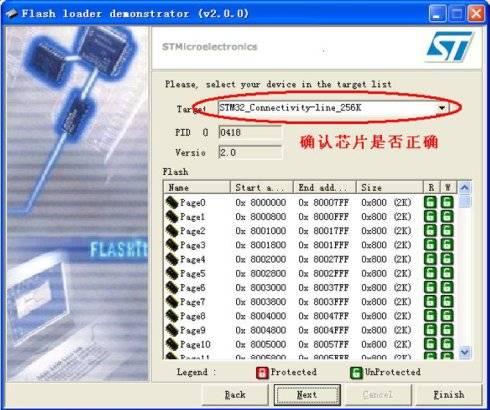

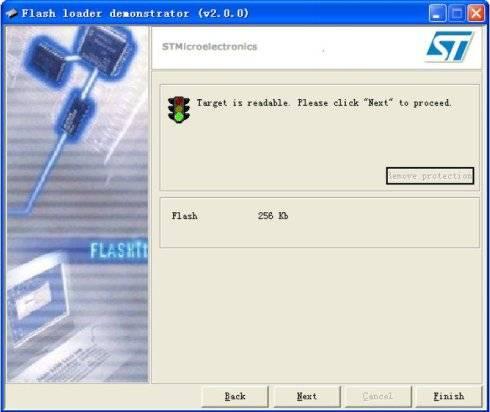

第四步：按上图设置好以后，先按开发板的复位按键在点击next按键，此时键面如下图，点击next
再次点击next

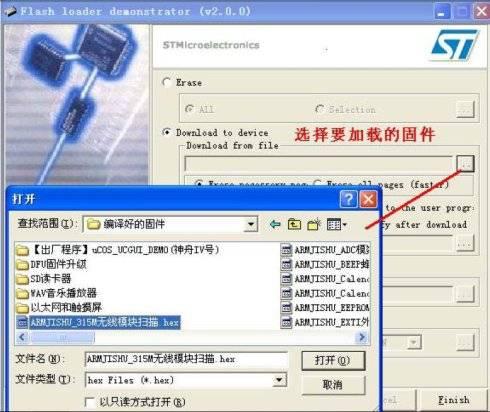

第五步：浏览加载需要下载的hex文件

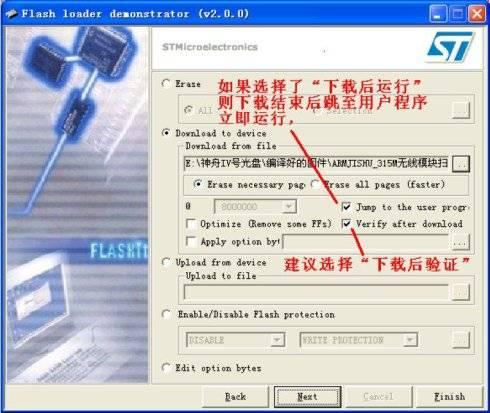

第六步：根据需要选择选项，点击next进行编程

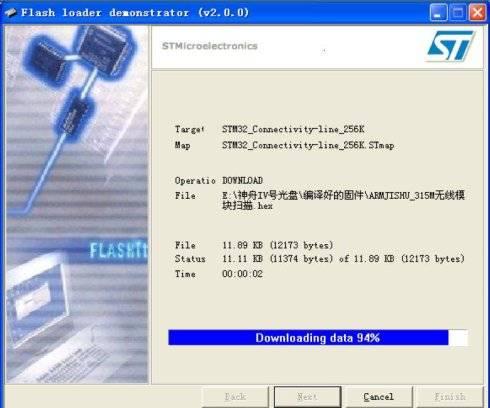

下图为下载过程

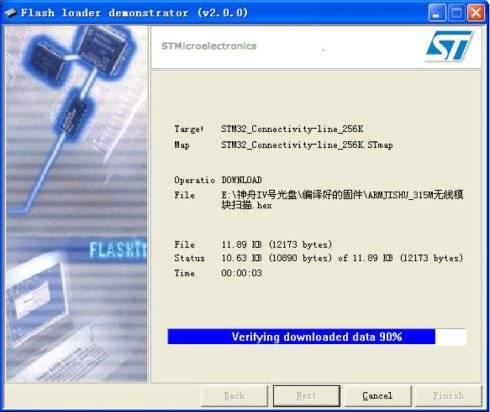

下图为验证过程

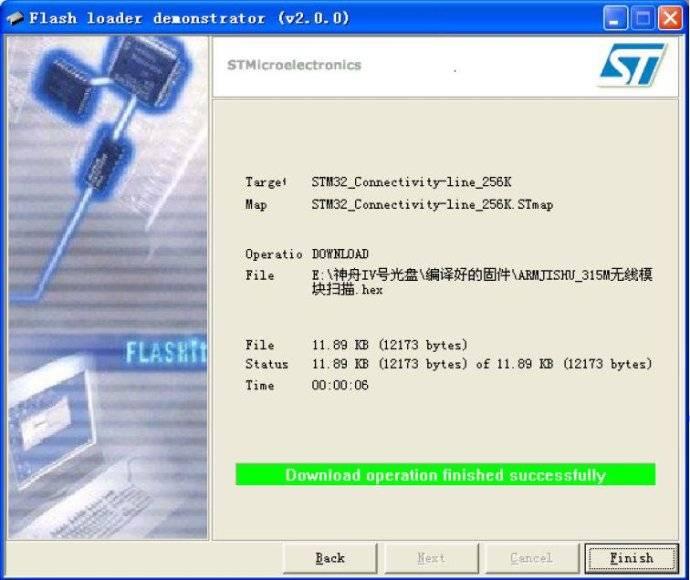

下图为下载后的界面
